【詳細說明】
一、SWP手動液壓彎排機技術參數
| 型號 |
SWP-10A |
SWP-12A |
| 彎曲角度a |
л/2≤a<л |
л/2≤a<л |
| 彎排半徑mm |
2.5倍的排寬 |
2.5倍的排寬 |
| 彎排厚度mm |
4 5 6 8 10 |
4 5 6 8 10 12 |
| 彎排寬度mm |
40 50 60 80 100 |
40 50 60 80 100 120 |
| 最大壓力Mpa |
45 |
50 |
| 最大行程mm |
250 |
320 |
| 液壓油牌號 |
N15 |
N15 |
| 表中參數可能因為改良而變更，恕不另行通知。 |
二、DWP電動液壓彎排機技術參數
| 型號 |
DWP-10A |
DWP-12A |
| 彎曲角度a |
л/2≤a<л |
л/2≤a<л |
| 彎排半徑mm |
2.5倍的排寬 |
2.5倍的排寬 |
| 彎排厚度mm |
4 5 6 8 10 |
4 5 6 8 10 12 |
| 彎排寬度mm |
40 50 60 80 100 |
40 50 60 80 100 120 |
| 最大壓力Mpa |
45 |
50 |
| 最大行程mm |
250 |
320 |
| 液壓油牌號 |
N15 |
N15 |
| 表中參數可能因為改良而變更，恕不另行通知。 |
液壓分離式彎排機是一種新型的彎制鋁排，銅排的新額工具，它具有結構合理，操作方便，使用安全。
三、結 構

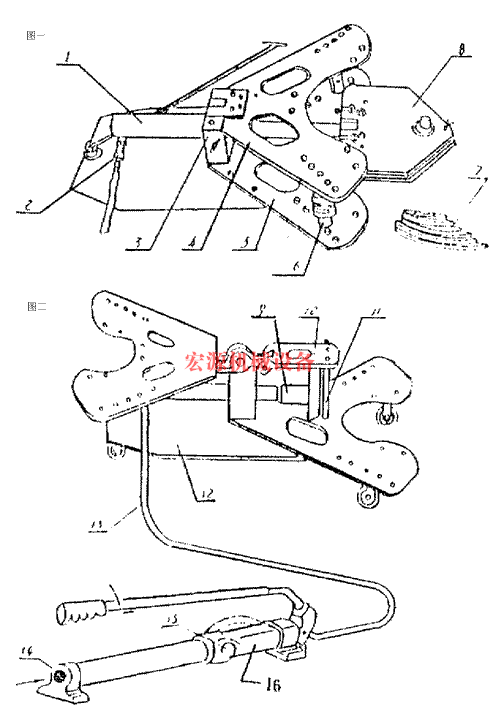

由手動泵（電動泵）(16)，高壓；輸油管(13)，快速接頭(2)， 工作缸(1)，彎排部件(包括上、下花板，夾板模頭，直角模頭，輥柱，
R模板等)組成。見附草圖：
四、用 途
彎排機主要適用于供電局，變電所以及廣大電力行按裝電
力線路的鋁排或銅排的彎制和修理。
五、性能特點：(技術參數)
1、最大工作壓力：63MPa
2、最大行程：200mm
3、彎排范圍：銅排寬度40，50，60，80，100，120mm 厚度：4—12mm之間
4、彎曲角度：d＞90度任意角
5、彎曲半徑：R=排寬×2.5
6、用油品種：10號機械油
7、用油量：600毫升
8、總重量：82公斤
六、使用方法及注意事項
1、使用方法 ：
a、先將工作油缸(1)伸進方檔塊(3)孔內，將螺帽擰到底。使螺帽與方檔塊靠緊再旋緊蝶形固定螺絲，然后，將壓高管端 部快速接頭活動部外套向后拉，并套在工作油缸接頭上手放松，活動部份恢復到原位即自行扣上，再將泵體上的放油螺釘(15)旋緊即可工作，同樣，當工作完后將放油螺釘放松，工作缸就會自動回縮。
b、平彎時(圖見一)打開上花扳(4)將夾板模頭部(8)裝進工作油缸頭，根據所彎排的厚度，R，選擇R模板(7)與鋁排
或銅排一起放進夾板模頭中，然后壓緊夾板，將兩只輥柱(6)的槽寬對應向著鋁排和銅排厚度，并且放入相應的尺寸孔中，再將上花板蓋上，把所彎鋁排或銅排頂入槽中，但排須伸出輥柱100mm以上，如如果最大行和超過200mm以上，可接長頂桿—頭套進工作油缸頭部，另一頭裝進夾板模頭仍可操作。
c、立彎時(見圖二)，打開上花板，將直角模頭(9)裝進工作油缸頭部，在下花扳(5)孔(18)插上兩只22的銷子（11），再將上花板蓋上，鋁排或銅排放在銷子與直角模頭之間即可工作，所彎兩直角間最小距離為40mm，已彎R排如再要立彎時，打開上花板把聯桿板(10)套在T字形接頭中插入12的長螺栓，聯桿板套入二只22的銷子即可工作。
d、 凡是按照標準的排寬x2.5的彎曲半徑R以及彎曲角度d>90度的彎曲條件下，可以回彈角度。
e、輥柱有五條槽，分二端使用，一端的位置線以下花板到槽下口為64mm，如用另一端必需調頭使用。
f、油泵內需加油內，可卸下油泵的尾端橡膠蓋(14)再旋去M8六角螺釘，露出裝油管即可加油。
g、銅排要回火才能使用。
h、 R100、R125、R150、彎8mm排用2塊4mm板合用， 彎6mm用5mmR板代。
J、電動泵請參照電動泵使用說明書。
2、注意事項，
a、使用時如出現空打現象，可先旋松泵體上的放油螺訂，將泵垂直起來頭向下空打幾下，然后而旋緊放油螺釘，即可繼續使用。
b、在有載荷時切忌將快速接頭卸下。
c、本機是用油為介質，必須做好油及本機的清潔保養工
作，以免淤塞或漏油，影響使用效果。
1、工作油缸 2、快迎接頭 3、方檔塊 4、上花板 5、下花板 6、輥柱 7、R模板 8、夾板模頭 9、直角模頭 10、聯桿板 11、銷子 12、小車 13、輸油管 14、膠管 15、放油螺釘 16、泵體 |
